Gitarren-Lautsprecher-Chassis
Beim Bau eines Gitarrenverstärkers/-Combos kann nicht einfach jedes x-beliebige Lautsprecher-Chassis eingebaut werden. Folgende Spezifikationen sollten eingehalten werden:
Die Membranaufhängung solcher - meist auch PA-tauglicher - Chassis ist nicht als Gummsicke ausgeführt, sondern durch Pappe oder Kunststoff und ist sehr "hart" ausgeführt. Damit lassen sich solche Lautsprecher in teils offenen Gehäusen einbauen, wie dies z.B. bei Combos üblich ist. Für den typischen Combo-Sound ist dies wichtig. Der Wirkungsgrad ist sehr hoch, um die notwendigen Lautstärken zu erzeugen.
Typische Vertreter solcher Lautsprecher werden/wurden von den Firmen
Jensen (Fender), Celestion (Marshall), Fane (Vox), Eminence (Fender) hergestellt.
Einige dieser Firmen sind heute nicht mehr am Markt. Die Preise haben in den letzten
Jahren sehr stark angezogen. So muß man heute für einen Celestion G12M-Vintage 30 über
EUR 130,- hinblättern.
Also sollte man sich überlegen, ob es unbedingt ein Celestion sein muß!

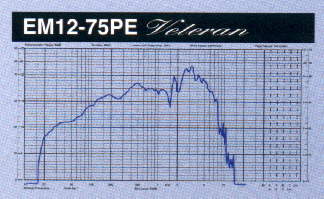

Wichtig ist auch der Frequenzgang. Einen typischen Frequenzverlauf zeigt das folgende

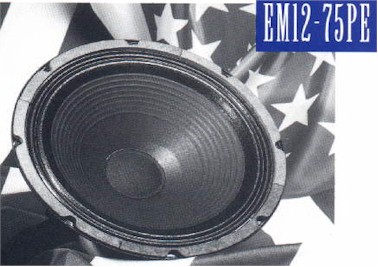

Diagramm des Lautsprechers EM12-75 PE Vetreran von Eminence. Charakteristisch für diese
Lautsprecher ist die Frequenzüberhöhung im Bereich von 2-4 kHz.
Preiswerter bekommt man die Chassis von Eminence. Diese können z.B. beim Conrad-Versand bezogen werden. Den Eminence EM12-75 Veteran verwende ich z.B. im 20W-Combo.
Wer mehr über Celestion-Lautsprecher erfahren will, kann dies im Buch "The History of Marshall" von Michael Doyle nachlesen.
Allgemeins zum Anschluss eines Chassis/einer Box an den Verstärker
Es ist zu beachten, dass die maximale Leistung des Verstärkers nur an den Lautsprecher abgegeben werden kann, wenn Leistungsanpassung hergestellt ist. Dies ist dann gegeben, wenn der Ohm-Wert des Verstärkers und der Ohm-Wert des Lautsprechers (oder der gesamten Box) gleich sind. Hat also der Verstärker einen Ausgangs-Widerstand von 8 Ohm, so muss für die Leistungsanpassung die Lautsprecherbox auch 4 Ohm Gesamt-Widerstand (Impedanz) haben.
Eine Unteranpassung besteht dann, wenn der
Lautsprecher einen kleineren Widerstand hat als der
Ausgangs-Widerstand des Verstärkers. Entsprechend ist eine Überanpassung
dann vorhanden, wenn der Lautsprecher-Widerstand größer als der
Ausgangs-Widerstand des Verstärkers ist.
Bei einer Unter- oder Überanpassung wird keine optimale Leistung durch
den Lautsprecher (die Lautsprecher-Box) erzielt.
Zusätzlich ist folgende Tatsache zu beachten:
Eine Unteranpassung kann für einen Transistor-Verstärker zu
einer hohen Belastung führen und die Endstufen-Transsitoren
beschädigen.
Bei einem Röhren-Verstärker ist zu beachten, dass am Ausgang
immer eine Belastung sein muss. Das heisst, niemals ohne
angeschlossenen Lautsprecher einen Röhren-Verstärker betreiben
(Belastungs-Widerstand = Unendlich). Damit dies nicht passiert, wird bei
Röhren-Verstärkern, bei denen man die Box vom Verstärker trennen
kann, immer so verfahren, dass die Belastung durch einen automatischen
Kurzschluss auf der Sekundärseite des Ausgangstrafos oder durch einen
hohen Belastungs-Widerstand (z.B. 100 Ohm) erzeugt wird. Wird dies bei
Röhren-Verstärkern nicht beachtet, so kann es zur Zerstörung des
Ausgangstrafos und der Endröhren kommen.
Impedanz-Berechnung
Soll eine Box aus mehereren Lautsprecher-Chassis
bestehen, so müssen diese so zusammen geschaltet werden, dass eine
optimale Gesamt-Impedanz erzielt wird.
Zur Erinnerung:
Zwei Widerstände (hier Lautsprecher) in Reihen-Schaltung
addieren sich zu einem Gesamtwert.
Beispiel: 8 Ohm + 8 Ohm = 16 Ohm
Zwei Widerstände in Parallel-Schaltung (sofern sie gleichen Wert
haben) halbieren sich zu einem Gesamtwert.
Beispiel: 8 Ohm || 8 Ohm = 4 Ohm.
Sind die Widerstände unterschiedlich gross, so ist die Formel etwas
komplizierter.
Zges = (Z1 x Z2)
/ (Z1 + Z2).
Z=Impedanz
Als Merker gilt immer:
Der Gesamtwert der Parallel-Schaltung ist kleiner als der des kleinsten
Widerstandes (Lautsprechers).
Folgend zwei Schaltungsvarianten von Gitarren-Boxen:

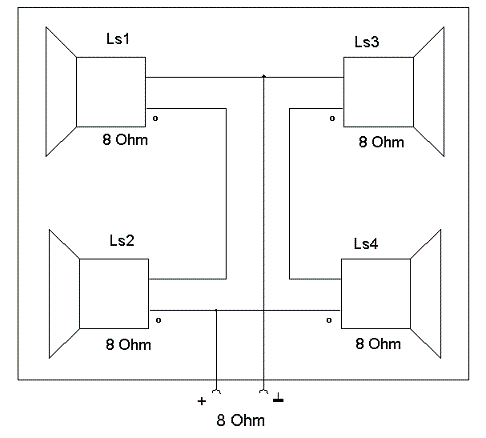

Bild oben: 4x12er-Box mit einer
Gesamt-Impedanz von 8 Ohm,
bestehend aus der Parallel-Schaltung zweier Lautsprecher-Gruppen von
jeweils 16 Ohm, die ihrerseits jeweils aus der Reihenschaltung zweier
8-Ohm-Lautsprecher bestehen.

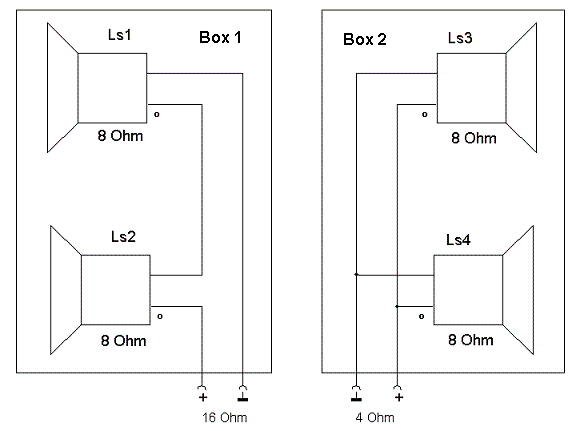

Bild oben: Zwei Boxen mit unterschiedlichen
Verschaltungen der Lautsprecher-Chassis:
16-Ohm-Box, bestehend aus der Reihenschaltung zwei 8-Ohm
Lautsprecher-Chassis
4-Ohm-Box: bestehend aus der Parallel-Schaltung zwei
8-Ohm-Lautsprecher-Chassis.
Impedanz-/Leistungs-Verhältnisse von Lautsprecher-Schaltungen
In den folgenden Tabellen sind für die
üblichen Verstärker-Leistungen (Amp-Leistung) verschiedene
Schaltungsvarianten von Lautsprecher-Chassis, deren Impedanz (4, 8, 16
Ohm) und deren notwendige Leistungen aufgeführt.
Die Tabellen sind folgendermassen zu
lesen:
Amp-Leistung: Dies ist die
Leistung, die ein Verstärker max. abzugeben im Stande ist
LS x: Impedanz der einzelnen Lautsprecher-Chassis (4, 8, 16 Ohm)
Ges.-Impedanz: Dies ist die sich aus der Schaltung ergebende
Gesamt-Impedanz der Lautsprecher-Box. Dabei sind übliche Werte in blau
dargestellt. Werte unter 2 Ohm sind rot markiert.
Leistung LS x: Dies ist die minimale Leistung, die der
entsprechende Lautsprecher verarbeiten können muss.
Anmerkung: Sollte ich mich bei einem Wert verrechnet haben, so bitte ich um eine kurze Mail
 |
2 Lautsprecher in Serie |
| Amp- Leistung |
LS A | LS B | Ges.- Impedanz |
Leistung LS A |
Leistung LS B |
| 50 W | 4 Ohm 4 Ohm 8 Ohm |
4 Ohm 8 Ohm 8 Ohm |
8 Ohm 12 Ohm 16 Ohm |
25 W |
25 W |
| 100 W | 4 Ohm 4 Ohm 8 Ohm |
4 Ohm 8 Ohm 8 Ohm |
8 Ohm 12 Ohm 16 Ohm |
50
W 34 W 50 W |
50
W 68 W 50 W |
| 200 W | 4 Ohm 4 Ohm 8 Ohm |
4 Ohm 8 Ohm 8 Ohm |
8 Ohm 12 Ohm 16 Ohm |
100
W 68 W 100 W |
100
W 136 W 100 W |
| 300 W | 4 Ohm 4 Ohm 8 Ohm |
4 Ohm 8 Ohm 8 Ohm |
8 Ohm 12 Ohm 16 Ohm |
150
W 102 W 150 W |
150
W 204 W 150 W |
| 400 W | 4 Ohm 4 Ohm 8 Ohm |
4 Ohm 8 Ohm 8 Ohm |
8 Ohm 12 Ohm 16 Ohm |
200
W 136 W 200 W |
200
W 272 W 200 W |
 |
2 Lautsprecher parallel |
| Amp- Leistung |
LS A | LS B |
Ges.- |
Leistung LS A |
Leistung LS B |
| 50 W | 4 Ohm 4 Ohm 8 Ohm |
4 Ohm 8 Ohm 8 Ohm |
2,00
Ohm 2,67 Ohm 4,00 Ohm |
25
W 34 W 25 W |
25
W 17 W 25 W |
| 100 W | 4 Ohm 4 Ohm 8 Ohm |
4 Ohm 8 Ohm 8 Ohm |
2,00
Ohm 2,67 Ohm 4,00 Ohm |
50
W 68 W 50 W |
50
W 34 W 50 W |
| 200 W | 4 Ohm 4 Ohm 8 Ohm |
4 Ohm 8 Ohm 8 Ohm |
2,00
Ohm 2,67 Ohm 4,00 Ohm |
100
W 136 W 100 W |
100
W 68 W 100 W |
| 300 W | 4 Ohm 4 Ohm 8 Ohm |
4 Ohm 8 Ohm 8 Ohm |
2,00
Ohm 2,67 Ohm 4,00 Ohm |
150
W 204 W 150 W |
150
W 102 W 150 W |
| 400 W | 4 Ohm 4 Ohm 8 Ohm |
4 Ohm 8 Ohm 8 Ohm |
2,00
Ohm 2,67 Ohm 4,00 Ohm |
200
W 272 W 200 W |
200
W 136 W 200 W |
 |
3 Lautsprecher in Serie |
| Amp- Leistung |
LS A | LS B | LS C | Ges.- Impedanz |
Leistung LS A |
Leistung LS B |
Leistung LS C |
| 100 W | 4 Ohm 4 Ohm 4 Ohm 8 Ohm |
4 Ohm 4 Ohm 8 Ohm 8 Ohm |
4 Ohm 8 Ohm 8 Ohm 8 Ohm |
12 Ohm 16 Ohm 20 Ohm 24 Ohm |
34
W 25 W 20 W 34 W |
34
W 25 W 40 W 34 W |
34
W 50 W 40 W 34 W |
| 200 W | 4 Ohm 4 Ohm 4 Ohm 8 Ohm |
4 Ohm 4 Ohm 8 Ohm 8 Ohm |
4 Ohm 8 Ohm 8 Ohm 8 Ohm |
12 Ohm 16 Ohm 20 Ohm 24 Ohm |
68
W 50 W 40 W 68 W |
68
W 50 W 80 W 68 W |
68
W 100 W 80 W 68 W |
| 300 W | 4 Ohm 4 Ohm 4 Ohm 8 Ohm |
4 Ohm 4 Ohm 8 Ohm 8 Ohm |
4 Ohm 8 Ohm 8 Ohm 8 Ohm |
12 Ohm 16 Ohm 20 Ohm 24 Ohm |
102
W 75 W 60 W 100 W |
102
W 75 W 120 W 100 W |
102
W 150 W 120 W 100 W |
| 400 W | 4 Ohm 4 Ohm 4 Ohm 8 Ohm |
4 Ohm 4 Ohm 8 Ohm 8 Ohm |
4 Ohm 8 Ohm 8 Ohm 8 Ohm |
12 Ohm 16 Ohm 20 Ohm 24 Ohm |
134
W 100 W 80 W 134 W |
134
W 100 W 160 W 134 W |
134
W 200 W 160 W 134 W |
 |
3 Lautsprecher parallel |
| Amp- Leistung |
LS A | LS B | LS C | Ges.- Impedanz |
Leistung LS A |
Leistung LS B |
Leistung LS C |
| 100 W | 4 Ohm 4 Ohm 4 Ohm 8 Ohm 8 Ohm 8 Ohm 16 Ohm |
4 Ohm 4 Ohm 8 Ohm 8 Ohm 8 Ohm 16 Ohm 16 Ohm |
4 Ohm 8 Ohm 8 Ohm 8 Ohm 16 Ohm 16 Ohm 16 Ohm |
1,33
Ohm 1,67 Ohm 2,00 Ohm 2,67 Ohm 3,20 Ohm 4,00 Ohm 5,33 Ohm |
34
W 40 W 50 W 34 W 40 W 50 W 34 W |
34
W 40 W 25 W 34 W 40 W 25 W 34 W |
34
W 20 W 25 W 34 W 25 W 25 W 34 W |
| 200 W | 4 Ohm 4 Ohm 4 Ohm 8 Ohm 8 Ohm 8 Ohm 16 Ohm |
4 Ohm 4 Ohm 8 Ohm 8 Ohm 8 Ohm 16 Ohm 16 Ohm |
4 Ohm 8 Ohm 8 Ohm 8 Ohm 16 Ohm 16 Ohm 16 Ohm |
1,33
Ohm 1,67 Ohm 2,00 Ohm 2,67 Ohm 3,20 Ohm 4,00 Ohm 5,33 Ohm |
68
W 80 W 100 W 68 W 80 W 100 W 68 W |
68
W 80 W 50 W 68 W 80 W 50 W 68 W |
68
W 40 W 50 W 68 W 50 W 50 W 68 W |
| 300 W | 4 Ohm 4 Ohm 4 Ohm 8 Ohm 8 Ohm 8 Ohm 16 Ohm |
4 Ohm 4 Ohm 8 Ohm 8 Ohm 8 Ohm 16 Ohm 16 Ohm |
4 Ohm 8 Ohm 8 Ohm 8 Ohm 16 Ohm 16 Ohm 16 Ohm |
1,33
Ohm 1,67 Ohm 2,00 Ohm 2,67 Ohm 3,20 Ohm 4,00 Ohm 5,33 Ohm |
102
W 120 W 150 W 102 W 120 W 150 W 102 W |
102
W 120 W 75 W 102 W 120 W 75 W 102 W |
102
W 60 W 75 W 102 W 75 W 75 W 102 W |
| 400 W | 4 Ohm 4 Ohm 4 Ohm 8 Ohm 8 Ohm 8 Ohm 16 Ohm |
4 Ohm 4 Ohm 8 Ohm 8 Ohm 8 Ohm 16 Ohm 16 Ohm |
4 Ohm 8 Ohm 8 Ohm 8 Ohm 16 Ohm 16 Ohm 16 Ohm |
1,33
Ohm 1,67 Ohm 2,00 Ohm 2,67 Ohm 3,20 Ohm 4,00 Ohm 5,33 Ohm |
136
W 160 W 200 W 136 W 160 W 200 W 136 W |
136
W 160 W 100 W 136 W 160 W 100 W 136 W |
136
W 80 W 100 W 136 W 100 W 100 W 136 W |
 |
3 Lautsprecher (2 parallel in Serie mit einem dritten LS) |
| Amp- Leistung |
LS A | LS B | LS C | Ges.- Impedanz |
Leistung LS A |
Leistung LS B |
Leistung LS C |
| 100 W | 4 Ohm 4 Ohm 4 Ohm 8 Ohm 8 Ohm 8 Ohm 16 Ohm |
4 Ohm 4 Ohm 8 Ohm 8 Ohm 8 Ohm 16 Ohm 16 Ohm |
4 Ohm 8 Ohm 8 Ohm 8 Ohm 16 Ohm 16 Ohm 16 Ohm |
6,00
Ohm 10,00 Ohm 10,67 Ohm 12,00 Ohm 20,00 Ohm 21,33 Ohm 24,00 Ohm |
17
W 10 W 17 W 17 W 10 W 17 W 17 W |
17
W 10 W 8 W 17 W 10 W 8 W 17 W |
67
W 80 W 75 W 67 W 80 W 75 W 67 W |
| 200 W | 4 Ohm 4 Ohm 4 Ohm 8 Ohm 8 Ohm 8 Ohm 16 Ohm |
4 Ohm 4 Ohm 8 Ohm 8 Ohm 8 Ohm 16 Ohm 16 Ohm |
4 Ohm 8 Ohm 8 Ohm 8 Ohm 16 Ohm 16 Ohm 16 Ohm |
6,00
Ohm 10,00 Ohm 10,67 Ohm 12,00 Ohm 20,00 Ohm 21,33 Ohm 24,00 Ohm |
34
W 20 W 34 W 34 W 20 W 34 W 34 W |
34
W 20 W 16 W 34 W 20 W 16 W 34 W |
134
W 160 W 150 W 134 W 160 W 150 W 134 W |
| 300 W | 4 Ohm 4 Ohm 4 Ohm 8 Ohm 8 Ohm 8 Ohm 16 Ohm |
4 Ohm 4 Ohm 8 Ohm 8 Ohm 8 Ohm 16 Ohm 16 Ohm |
4 Ohm 8 Ohm 8 Ohm 8 Ohm 16 Ohm 16 Ohm 16 Ohm |
6,00
Ohm 10,00 Ohm 10,67 Ohm 12,00 Ohm 20,00 Ohm 21,33 Ohm 24,00 Ohm |
51
W 30 W 51 W 51 W 30 W 51 W 51 W |
51
W 30 W 24 W 51 W 30 W 24 W 51 W |
201
W 240 W 225 W 201 W 240 W 225 W 201 W |
| 400 W | 4 Ohm 4 Ohm 4 Ohm 8 Ohm 8 Ohm 8 Ohm 16 Ohm |
4 Ohm 4 Ohm 8 Ohm 8 Ohm 8 Ohm 16 Ohm 16 Ohm |
4 Ohm 8 Ohm 8 Ohm 8 Ohm 16 Ohm 16 Ohm 16 Ohm |
6,00
Ohm 10,00 Ohm 10,67 Ohm 12,00 Ohm 20,00 Ohm 21,33 Ohm 24,00 Ohm |
68
W 40 W 68 W 68 W 40 W 68 W 68 W |
68
W 40 W 32 W 68 W 40 W 32 W 68 W |
268
W 320 W 300 W 268 W 320 W 300 W 268 W |
 |
3 Lautsprecher (2 in Serie mit einem dritten LS parallel) |
| Amp- Leistung |
LS A | LS B | LS C | Ges.- Impedanz |
Leistg. LS A |
Leistg. LS B |
Leistg. LS C |
| 100 W | 4 Ohm 4 Ohm 4 Ohm 8 Ohm 8 Ohm 8 Ohm 16 Ohm |
4 Ohm 4 Ohm 8 Ohm 8 Ohm 8 Ohm 16 Ohm 16 Ohm |
4 Ohm 8 Ohm 8 Ohm 8 Ohm 16 Ohm 16 Ohm 16 Ohm |
2,67
Ohm 4,00 Ohm 4,80 Ohm 5,33 Ohm 8,00 Ohm 9,60 Ohm 10,66 Ohm |
17
W 25 W 14 W 17 W 25 W 14 W 17 W |
17
W 25 W 27 W 17 W 25 W 27 W 17 W |
67
W 50 W 60 W 67 W 50 W 60 W 67 W |
| 200 W | 4 Ohm 4 Ohm 4 Ohm 8 Ohm 8 Ohm 8 Ohm 16 Ohm |
4 Ohm 4 Ohm 8 Ohm 8 Ohm 8 Ohm 16 Ohm 16 Ohm |
4 Ohm 8 Ohm 8 Ohm 8 Ohm 16 Ohm 16 Ohm 16 Ohm |
2,67
Ohm 4,00 Ohm 4,80 Ohm 5,33 Ohm 8,00 Ohm 9,60 Ohm 10,66 Ohm |
34
W 50 W 28 W 34 W 50 W 28 W 34 W |
34
W 50 W 54 W 34 W 50 W 54 W 34 W |
134
W 100 W 120 W 134 W 100 W 120 W 134 W |
| 300 W | 4 Ohm 4 Ohm 4 Ohm 8 Ohm 8 Ohm 8 Ohm 16 Ohm |
4 Ohm 4 Ohm 8 Ohm 8 Ohm 8 Ohm 16 Ohm 16 Ohm |
4 Ohm 8 Ohm 8 Ohm 8 Ohm 16 Ohm 16 Ohm 16 Ohm |
2,67
Ohm 4,00 Ohm 4,80 Ohm 5,33 Ohm 8,00 Ohm 9,60 Ohm 10,66 Ohm |
51
W 75 W 42 W 51 W 75 W 42 W 51 W |
51
W 75 W 81 W 51 W 75 W 81 W 51 W |
201
W 150 W 180 W 201 W 150 W 180 W 201 W |
| 400 W | 4 Ohm 4 Ohm 4 Ohm 8 Ohm 8 Ohm 8 Ohm 16 Ohm |
4 Ohm 4 Ohm 8 Ohm 8 Ohm 8 Ohm 16 Ohm 16 Ohm |
4 Ohm 8 Ohm 8 Ohm 8 Ohm 16 Ohm 16 Ohm 16 Ohm |
2,67
Ohm 4,00 Ohm 4,80 Ohm 5,33 Ohm 8,00 Ohm 9,60 Ohm 10,66 Ohm |
68
W 100 W 56 W 68 W 100 W 56 W 68 W |
68
W 100 W 108 W 68 W 100 W 108 W 68 W |
268
W 200 W 240 W 268 W 200 W 240 W 268 W |
 |
4 Lautsprecher (Serienschaltung von zwei Parallel-Schaltungen) |
| Amp- Leistung |
LS A | LS B | LS C | LS D | Ges.- Impedanz |
Leistg. LS A |
Leistg. LS B |
Leistg. LS C |
Leistg. LS D |
| 100 W | 4 Ohm 4 Ohm 4 Ohm 4 Ohm 8 Ohm 8 Ohm 8 Ohm 8 Ohm 16 Ohm |
4 Ohm 4 Ohm 4 Ohm 8 Ohm 8 Ohm 8 Ohm 8 Ohm 16 Ohm 16 Ohm |
4 Ohm 4 Ohm 8 Ohm 8 Ohm 8 Ohm 8 Ohm 16 Ohm 16 Ohm 16 Ohm |
4 Ohm 8 Ohm 8 Ohm 8 Ohm 8 Ohm 16 Ohm 16 Ohm 16 Ohm 16 Ohm |
4,00 Ohm 4,67 Ohm 6,00 Ohm 6,67 Ohm 8,00 Ohm 9,33 Ohm 12,00 Ohm 13,33 Ohm 16,00 Ohm |
25
W 21 W 17 W 27 W 25 W 21 W 17 W 27 W 25 W |
25
W 21 W 17 W 14 W 25 W 21 W 17 W 14 W 25 W |
25
W 38 W 34 W 30 W 25 W 38 W 34 W 30 W 25 W |
25
W 20 W 34 W 30 W 25 W 20 W 34 W 30 W 25 W |
| 200 W | 4 Ohm 4 Ohm 4 Ohm 4 Ohm 8 Ohm 8 Ohm 8 Ohm 8 Ohm 16 Ohm |
4 Ohm 4 Ohm 4 Ohm 8 Ohm 8 Ohm 8 Ohm 8 Ohm 16 Ohm 16 Ohm |
4 Ohm 4 Ohm 8 Ohm 8 Ohm 8 Ohm 8 Ohm 16 Ohm 16 Ohm 16 Ohm |
4 Ohm 8 Ohm 8 Ohm 8 Ohm 8 Ohm 16 Ohm 16 Ohm 16 Ohm 16 Ohm |
4,00 Ohm 4,67 Ohm 6,00 Ohm 6,67 Ohm 8,00 Ohm 9,33 Ohm 12,00 Ohm 13,33 Ohm 16,00 Ohm |
50
W 42 W 34 W 54 W 50 W 42 W 34 W 54 W 50 W |
50
W 42 W 34 W 28 W 50 W 42 W 34 W 28 W 50 W |
50
W 76 W 68 W 60 W 50 W 76 W 68 W 60 W 50 W |
50
W 40 W 68 W 60 W 50 W 40 W 68 W 60 W 50 W |
| 300 W | 4 Ohm 4 Ohm 4 Ohm 4 Ohm 8 Ohm 8 Ohm 8 Ohm 8 Ohm 16 Ohm |
4 Ohm 4 Ohm 4 Ohm 8 Ohm 8 Ohm 8 Ohm 8 Ohm 16 Ohm 16 Ohm |
4 Ohm 4 Ohm 8 Ohm 8 Ohm 8 Ohm 8 Ohm 16 Ohm 16 Ohm 16 Ohm |
4 Ohm 8 Ohm 8 Ohm 8 Ohm 8 Ohm 16 Ohm 16 Ohm 16 Ohm 16 Ohm |
4,00 Ohm 4,67 Ohm 6,00 Ohm 6,67 Ohm 8,00 Ohm 9,33 Ohm 12,00 Ohm 13,33 Ohm 16,00 Ohm |
75
W 63 W 51 W 81 W 75 W 21 W 51 W 81 W 75 W |
75
W 63 W 51 W 42 W 75 W 63 W 51 W 42 W 75 W |
75
W 114 W 102 W 90 W 75 W 114 W 102 W 90 W 75 W |
75
W 60 W 102 W 90 W 75 W 60 W 102 W 90 W 75 W |
| 400 W | 4 Ohm 4 Ohm 4 Ohm 4 Ohm 8 Ohm 8 Ohm 8 Ohm 8 Ohm 16 Ohm |
4 Ohm 4 Ohm 4 Ohm 8 Ohm 8 Ohm 8 Ohm 8 Ohm 16 Ohm 16 Ohm |
4 Ohm 4 Ohm 8 Ohm 8 Ohm 8 Ohm 8 Ohm 16 Ohm 16 Ohm 16 Ohm |
4 Ohm 8 Ohm 8 Ohm 8 Ohm 8 Ohm 16 Ohm 16 Ohm 16 Ohm 16 Ohm |
4,00 Ohm 4,67 Ohm 6,00 Ohm 6,67 Ohm 8,00 Ohm 9,33 Ohm 12,00 Ohm 13,33 Ohm 16,00 Ohm |
100
W 84 W 68 W 108 W 100 W 84 W 68 W 108 W 100 W |
100
W 84 W 68 W 56 W 100 W 84 W 68 W 56 W 100 W |
100
W 152 W 136 W 120 W 100 W 152 W 136 W 120 W 100 W |
100
W 80 W 136 W 120 W 100 W 80 W 136 W 120 W 100 W |
 |
4 Lautsprecher (Parallel-Schaltung von jeweils zwei in Serie geschalteter Lautsprecher) |
| Amp- Leistung |
LS A | LS B | LS C | LS D | Ges.- Impedanz |
Leistg. LS A |
Leistg. LS B |
Leistg. LS C |
Leistg. LS D |
| 100 W | 4 Ohm 4 Ohm 4 Ohm 4 Ohm 8 Ohm 8 Ohm 8 Ohm 8 Ohm 16 Ohm |
4 Ohm 4 Ohm 4 Ohm 8 Ohm 8 Ohm 8 Ohm 8 Ohm 16 Ohm 16 Ohm |
4 Ohm 4 Ohm 8 Ohm 8 Ohm 8 Ohm 8 Ohm 16 Ohm 16 Ohm 16 Ohm |
4 Ohm 8 Ohm 8 Ohm 8 Ohm 8 Ohm 16 Ohm 16 Ohm 16 Ohm 16 Ohm |
4,00 Ohm 4,80 Ohm 6,00 Ohm 6,85 Ohm 8,00 Ohm 9,60 Ohm 12,00 Ohm 13,71 Ohm 16,00 Ohm |
25
W 30 W 17 W 19 W 25 W 30 W 17 W 19 W 25 W |
25
W 14 W 17 W 21 W 25 W 14 W 17 W 21 W 25 W |
25
W 30 W 34 W 38 W 25 W 30 W 34 W 38 W 25 W |
25
W 27 W 34 W 21 W 25 W 27 W 34 W 21 W 25 W |
| 200 W | 4 Ohm 4 Ohm 4 Ohm 4 Ohm 8 Ohm 8 Ohm 8 Ohm 8 Ohm 16 Ohm |
4 Ohm 4 Ohm 4 Ohm 8 Ohm 8 Ohm 8 Ohm 8 Ohm 16 Ohm 16 Ohm |
4 Ohm 4 Ohm 8 Ohm 8 Ohm 8 Ohm 8 Ohm 16 Ohm 16 Ohm 16 Ohm |
4 Ohm 8 Ohm 8 Ohm 8 Ohm 8 Ohm 16 Ohm 16 Ohm 16 Ohm 16 Ohm |
4,00 Ohm 4,80 Ohm 6,00 Ohm 6,85 Ohm 8,00 Ohm 9,60 Ohm 12,00 Ohm 13,71 Ohm 16,00 Ohm |
50
W 60 W 34 W 38 W 50 W 60 W 34 W 38 W 50 W |
50
W 28 W 34 W 42 W 50 W 28 W 34 W 42 W 50 W |
50
W 60 W 68 W 76 W 50 W 60 W 68 W 76 W 50 W |
50
W 54 W 68 W 42 W 50 W 54 W 68 W 42 W 50 W |
| 300 W | 4 Ohm 4 Ohm 4 Ohm 4 Ohm 8 Ohm 8 Ohm 8 Ohm 8 Ohm 16 Ohm |
4 Ohm 4 Ohm 4 Ohm 8 Ohm 8 Ohm 8 Ohm 8 Ohm 16 Ohm 16 Ohm |
4 Ohm 4 Ohm 8 Ohm 8 Ohm 8 Ohm 8 Ohm 16 Ohm 16 Ohm 16 Ohm |
4 Ohm 8 Ohm 8 Ohm 8 Ohm 8 Ohm 16 Ohm 16 Ohm 16 Ohm 16 Ohm |
4,00 Ohm 4,80 Ohm 6,00 Ohm 6,85 Ohm 8,00 Ohm 9,60 Ohm 12,00 Ohm 13,71 Ohm 16,00 Ohm |
75
W 90 W 51 W 57 W 75 W 90 W 51 W 57 W 75 W |
75
W 42 W 51 W 63 W 75 W 42 W 51 W 63 W 75 W |
75
W 90 W 102 W 114 W 75 W 90 W 102 W 114 W 75 W |
75
W 81 W 102 W 63 W 75 W 81 W 102 W 63 W 75 W |
| 400 W | 4 Ohm 4 Ohm 4 Ohm 4 Ohm 8 Ohm 8 Ohm 8 Ohm 8 Ohm 16 Ohm |
4 Ohm 4 Ohm 4 Ohm 8 Ohm 8 Ohm 8 Ohm 8 Ohm 16 Ohm 16 Ohm |
4 Ohm 4 Ohm 8 Ohm 8 Ohm 8 Ohm 8 Ohm 16 Ohm 16 Ohm 16 Ohm |
4 Ohm 8 Ohm 8 Ohm 8 Ohm 8 Ohm 16 Ohm 16 Ohm 16 Ohm 16 Ohm |
4,00 Ohm 4,80 Ohm 6,00 Ohm 6,85 Ohm 8,00 Ohm 9,60 Ohm 12,00 Ohm 13,71 Ohm 16,00 Ohm |
100
W 120 W 68 W 76 W 100 W 120 W 68 W 76 W 100 W |
100
W 56 W 68 W 64 W 100 W 56 W 68 W 84 W 100 W |
100
W 120 W 136 W 152 W 100 W 120 W 136 W 152 W 100 W |
100
W 108 W 136 W 84 W 100 W 108 W 136 W 84 W 100 W |
Gitarren-Lautsprecher-Gehäuse (hinten offen)
Der Bau einen Gitarren-Lautsprecher-Gehäuses ist sehr einfach.
Meistens ist es bei Combos hinten offen. Die Größe richtet sich hauptsächlich nach
der Größe des Verstärker-Gehäuses oder der minimalen Größe des Lautsprecher-Chassis.
Soll die Breite und Höhe der Frontplatte, die das Chassis aufnimmt, bestimmt werden durch
die Chassis-Größe, so reicht für ein 1x12"-Chassis eine Frontplatte der Größe
40cm x 40cm aus.
Sie sollte eine Dicke von 16-19mm haben und aus Tischlerplatte oder Mehrschicht-Holz
bestehen. MDF-Platten kann man auch benutzen. Spanplatte ist nicht so günstig, da es
nicht so starr ist und mehr mitschwingt, was für die Bässe nicht so vorteilhaft ist.
Die Tiefe des Combo-Gehäuses richtet sich demgegenüber sehr stark nach der Tiefe des
Verstärker-Gehäuses.
Ein paar genaue Anleitungen zum Bau von Gitarren-Boxen findet Ihr bei "Rockprojekt" (http://www.rockprojekt.de/Projekte/projekte.htm).
[Inhalt]
Copyright © 1999/2016 by rkock guitars &
amps
Zuletzt geändert am: 25. Februar 2016
