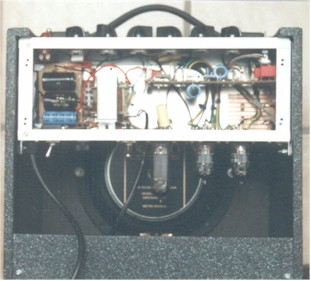

• oben die Abdeckplatte des Verstärker-Gehäuses
• unten die Abdeckplatte für die Hallspirale (noch nicht eingebaut)

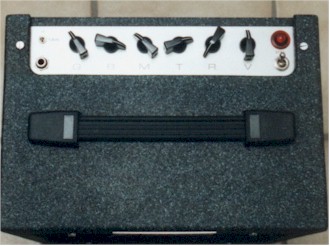

• Input-Jack
• darüber Hi/Low-Gain-Schalter
• dann Gain, Bass, Middle, Treble, Reverb, Volume, Standby

• links das Netzteil und darunter (verdeckt) der Netztrafo
• daneben der Ausgangs-Übertrager in zwei Achsen (je 90 Grad) gegenüber dem Netztrafo gedreht, damit es keine Einstreuungen gibt (WICHTIG!!!)
• In Längsrichtung die eigentliche Vor-Verstärkerplatine (stehend montiert)
• Rechts am Boden eine Platine mit einem Niedervolt-Netztrafo für 2 x 15V, um den Hallverstärker in Op-Amp-Technik zu speisen.

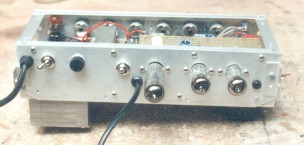

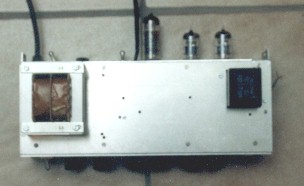

• Links der Netzschalter
• dann die Netzsicherung
• Umschalter Pentode/Tride für EL84
• danach EL84
• rechts davon 2 x ECC83

• links der Netztrafo für Hochspannung,
• rechts der Netztrafo für 2 x 15V

Rechts und links (oben) am Verstärker-Gehäuse sieht man die beiden Alu-Winkel, mit denen das Gehäuse im Holzgehäuse mit Mutterschrauben befestigt wird.

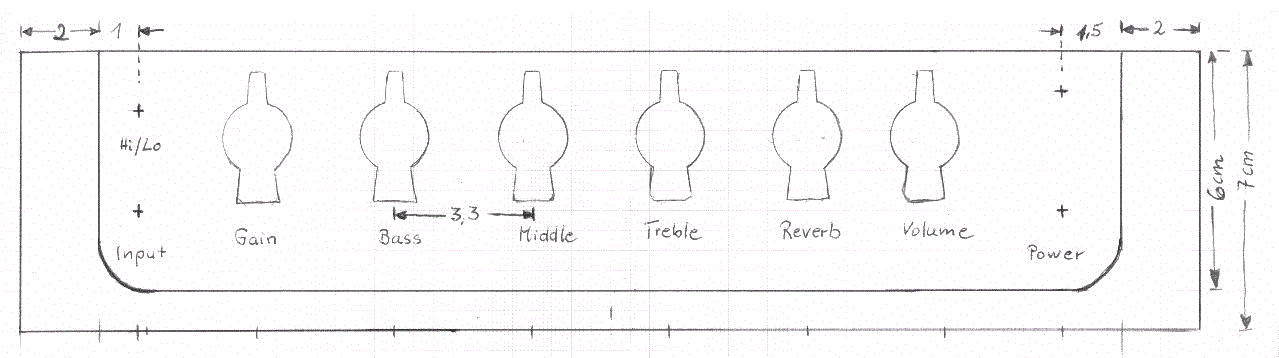

• Breite: 30 cm
• Höhe: 11 cm
• Tiefe: 7 cm

Das Verstärker-Gehäuse ist aus Alu gefertigt. Man benötigt folgende Teile dazu:

• 2 x   30 cm x 7 cm (Frontplatte + Boden)
• 1 x   30 cm x 11 cm (hintere Platte)

Alu-Schienen (rechtwinklige Profile,  Schenkellänge: 0,5 cm):

• 4 x   30 cm
• 2 x   11 cm

Alle Teile werden mit kurzen Blechschrauben oder 4mm  Mutterschrauben verbunden.

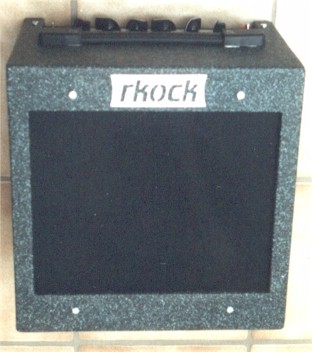

Die vier Schrauben (je 2 oben und unten) halten das Brett mit dem Lautsprecher-Chassis an der Frontblende des Combo-Gehäuses.

Es werden ein Kunststoff-Griff und vier Gummi-Füße benötigt.

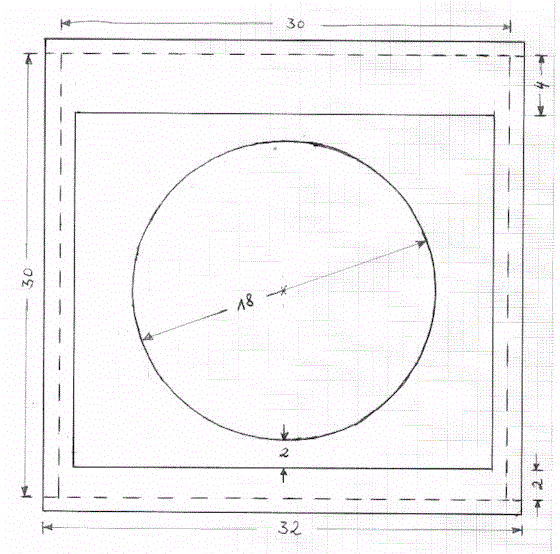

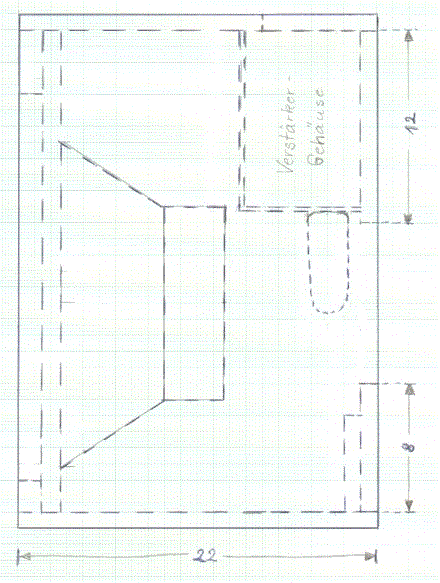

Vorderansicht und Seitenansicht

Teileliste (alle Bretter als Mehrschichtholz in 11mm Dicke):

• 2 x   32 x 22 (Deckel, Boden)
• 2 x   30 x 22 (Seitenwände)
• 1 x   30 x 30 (Chassis-Brett)
• 1 x   30 x 12 (rückwärtige Verstärker-Gehäuseabdeckung)
• 1 x   30 x 8 (rückwärtige Abdeckung der Hallspirale)
• 1 x   30 x 4 (oberes Frontbrett)
• 1 x   30 x 2 unteres Frontbrett)

Wer sich mit dem Bau von Röhrenverstärkern befaßt, muß wissen, daß hier lebensgefährliche Spannungen auftreten (250 - 600 V Gleichspannung). Es ist daher allerhöchste Vorsicht geboten.
Niemals hektisch arbeiten!
Nach Trennen der Netzspannung immer ca. eine Minute warten, bis die Hochvolt-Elkos sich entladen haben (Ableitwiderstände in das Netzteil einbauen)!

Stückliste

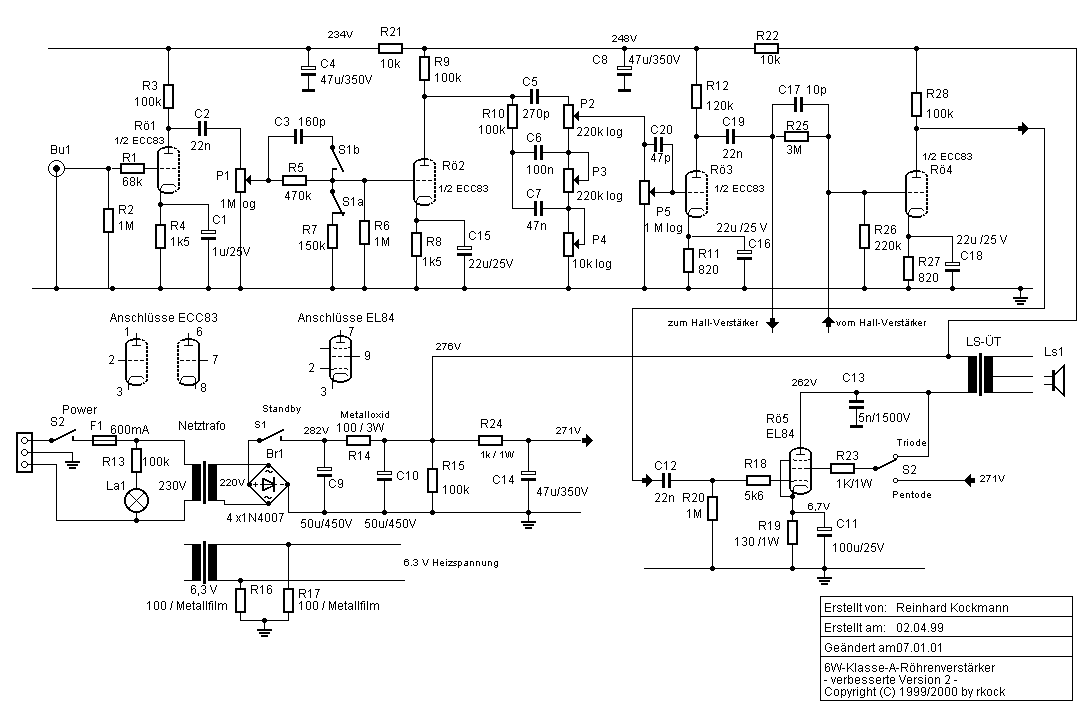

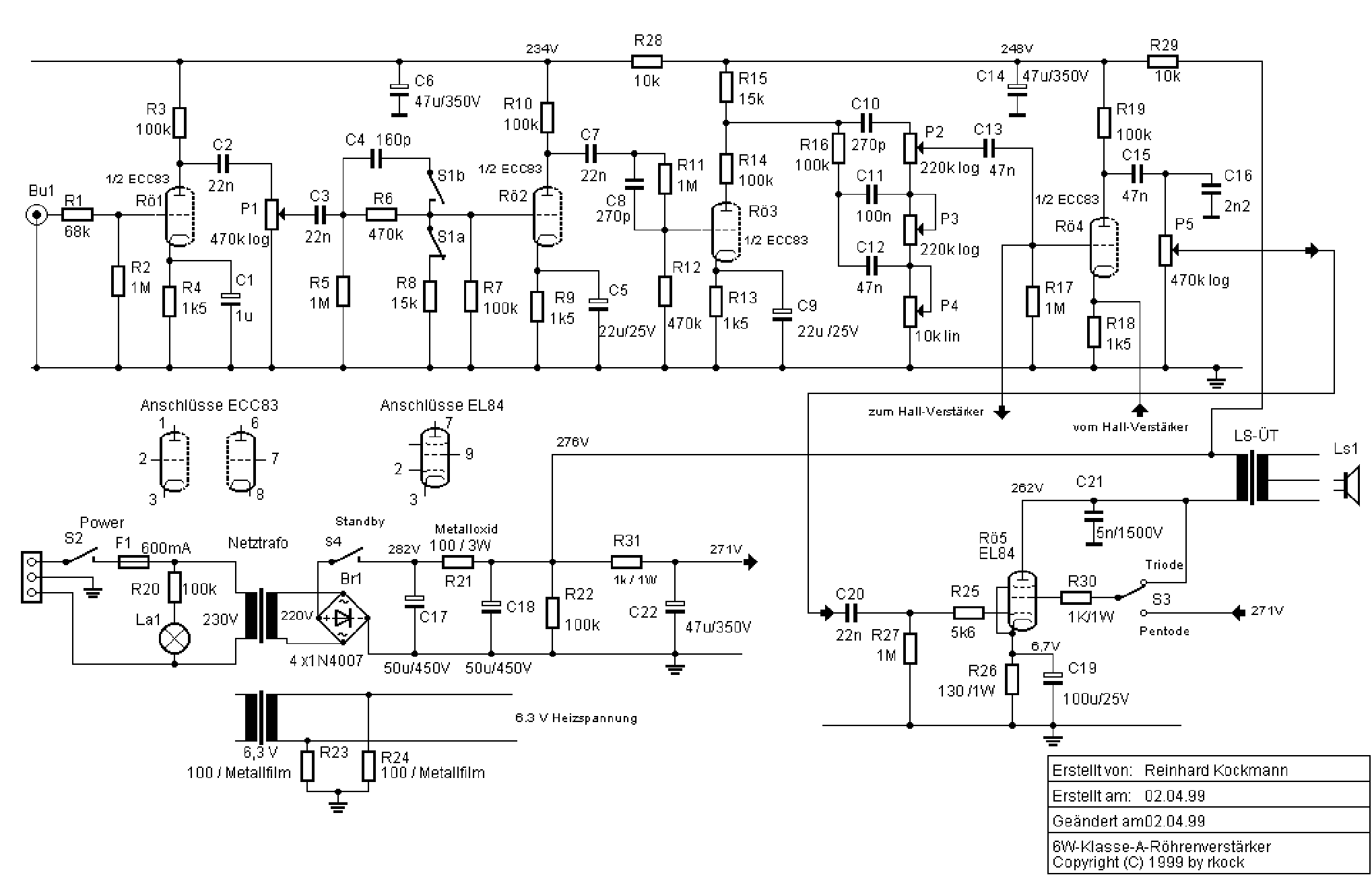

Eine etwas andere Schaltung als Alternative:

Stückliste zu dieser Alternative
