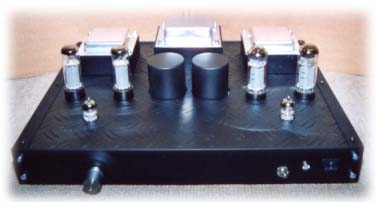

Hinten Mitte: Netztrafo
Hinten Links / Rechts: Ausgangs-Trafos

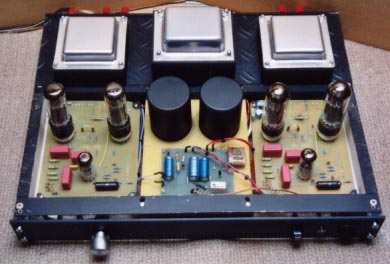

Vorne Mitte: Netzteil mit großen Hochspannungs-Elkos und der Einschaltverzögerung für Hochspannung der Endröhren
Vorne Links / Rechts: Endverstärker mit je 2 x E34L und je 1 x 12AX7

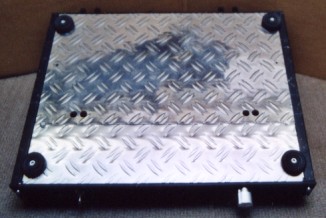

Ansicht von unten:

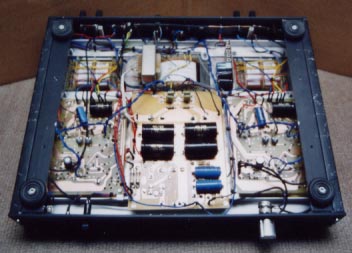

Hinten Mitte: Neben dem Netztrafo die Netz-Drossel (links) und die Einschaltverzögerung der Netzspannung (rechts)

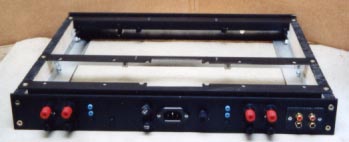

Ansicht der Anschlüsse:

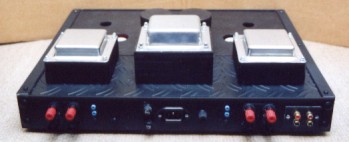

(v.l.) Lautsprecher (4 / 8 Ohm), Bias-Einstellungs-Messklemmen, Sicherungen, Netzanschluss,  Bias-Einstellungs-Messklemmen, Lautsprecher (4 / 8 Ohm), Eingangssignal-Anschlussklemmen

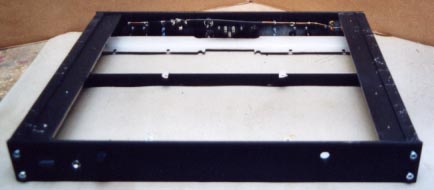

Ansicht von unten:
mit den Löchern für die Einstellung der Bias-Vorspannung.

Schaltpläne und Hinweise zu diesem HiFi-Endverstärker:

Wer sich mit dem Bau von Röhrenverstärkern befaßt, muß wissen, daß hier lebensgefährliche Spannungen auftreten (250 - 600 V Gleichspannung). Es ist daher allerhöchste Vorsicht geboten.
Niemals hektisch arbeiten!
Nach Trennen der Netzspannung immer ca. eine Minute warten, bis die Hochvolt-Elkos sich entladen haben (Ableitwiderstände in das Netzteil einbauen)!
Niemals unbedacht in die Schaltung greifen!
